サンプルアプリケーションへのインターフェースの導入

   ここまで、DIxAOPコンテナのDI(依存性の注入)について特徴や利点などを取り上げて解説しましたが、ここからはAADL1で設計された簡単なWebアプリケーションをDIxAOPコンテナを利用することでAADL3にしてゆく過程の一部を解説していきます。なお、サンプルアプリケーションをAADL3にしていく過程は本連載を通して行います。今回はその最初の部分について解説します。

   まずはDIxAOPコンテナを利用したインターフェースベースの設計の利点を感じていただくために、従業員の表示、登録、削除を行う「従業員管理Webアプリケーション」を例に、インターフェースベース設計の前と後でどのように変わるのかを解説します。

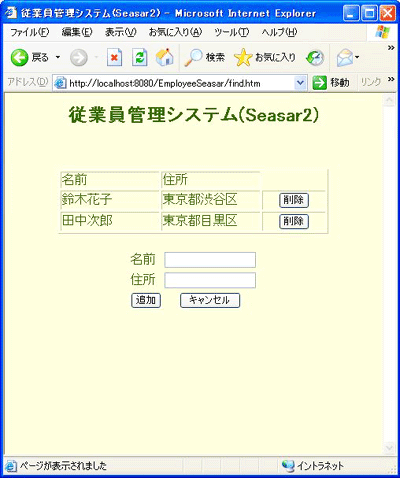

   図8は従業員管理Webアプリケーションの画面(Seasar2用)になります。図9はテーブルです。非常に簡単な構造ですが、設計について理解していただくにはこれだけで十分です。
従業員管理Webアプリケーションの画面(Seasar2用)
図8:従業員管理Webアプリケーションの画面(Seasar2用)
(画像をクリックすると別ウィンドウに拡大図を表示します)

使用するテーブル
図9:使用するテーブル

   図10は「従業員管理Webアプリケーション」のAADL1の設計です。もちろんトランザクションスクリプトで設計されていますので、ビジネスオブジェクトEmployeeManagerやDBアクセスオブジェクトEmployeDaoは値を持たないステートレスなオブジェクトです。TOであるEmployeeはテーブルと1対1で対応します(図10からは省略しています)。

AADL1の設計
図10:AADL1の設計
(画像をクリックすると別ウィンドウに拡大図を表示します)

   しかし、これではレイヤー間のコンポーネントが密に結合しているため、レイヤーごとに開発者を分けることが困難です。これが大規模システムであればレイヤーごとに開発チームを分けての並行開発が困難になります。次にコンポーネント間にインターフェースを導入した設計が図11です。

コンポーネント間にインターフェースを導入した設計
図11:コンポーネント間にインターフェースを導入した設計
(画像をクリックすると別ウィンドウに拡大図を表示します)

   ここでもまだDIxAOPコンテナは利用していませんが、インターフェースを導入したことでレイヤー間が疎結合になっているように見えます。

   インターフェースを導入したことにより、インターフェースさえ守ればコンポーネント間の結合も容易になり、レイヤーごとに開発者を分けやすくなりました。

   しかし今のままでは、レイヤー間のコンポーネントが疎結合になったように見えますが、実はまだ疎結合になりきっていません。

   下記はEmployeeManagerImplのソースコードです。

public class EmployeeManager {
  private EmployeeManager empManager;
  private EmployeeManager() {;}
(省略)
  public List findAll() throws SQLException {
    Connection conn = null;
(省略)
    EmployeeDao dao = new EmployeeDaoImpl();・・・・・・(1)
    List employeeList = null;
    try {
      employeeList = dao.findAll(conn);
      conn.commit();
    } catch(SQLException e) {
      conn.rollback();
(省略)
    } finally {
      conn.close();
(省略)
    }
    return employeeList;
  }
(以下省略)
   (1)でEmployeeDaoImplを生成しています。つまり、EmployeeManagerImplは利用する実装オブジェクトを知っている必要があります。これではレイヤーごとのテストでEmployeeManagerImplが利用していたMockオブジェクトを結合テスト時にEmployeeDaoImplにソースコードを書き換える必要がでてきます。

   EmployeeManagerImplがEmployeeDaoインターフェースだけを知って、実装オブジェクトを知らなくてもよくするための方法は1つではありませんが、最も簡単な方法はDIxAOPコンテナを導入することです。

   この回答は次回、Seasar2とSpringのインストール手順を記述した後、SeasarとSpringの解説で個別に解説します。
