| Eclipseでのデータベース設計 | ||||||||||
|
EclipseではUML同様、データベース設計もデフォルトではサポートされておらず別途プラグインをインストールする必要があります。Eclipseでデータベース設計を行うプラグインとしては以下のようなものがあります。 |
||||||||||
| Clay | ||||||||||
|
Eclipse上でERダイアグラムを記述するためのプラグインとしては老舗的な存在です。無料で利用可能なバージョンと、Oracleなどの商用データベースやダイアグラムの印刷などに対応した有償版が存在します。以下のURLから入手することができます。
Clay データベースモデリング

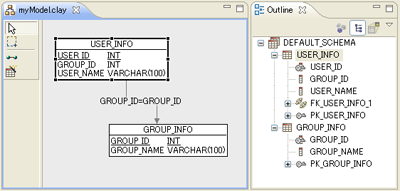

http://www.azzurri.co.jp/ja/software/clay/index.jsp  図7：Clay （画像をクリックすると別ウィンドウに拡大図を表示します） 2005年からバージョンアップされていないのが残念なところです。WebサイトにはEclipse 3.1対応と記載されていますが、筆者の試したところではEclipse 3.3でも特に問題なく動作するようです。 |
||||||||||
| AmaterasERD | ||||||||||
|
AmaterasUMLと同じくProject Amaterasで開発されているオープンソースのERダイアグラム描画用のプラグインです。JDBC接続可能なデータベースからダイアグラムを作成したり、作成したダイアグラムからDDLを生成することが可能です。以下のURLから入手することができます。
AmaterasERD - Project Amateras

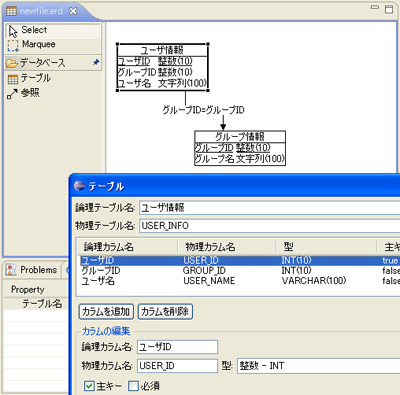

http://amateras.sourceforge.jp/cgi-bin/fswiki/wiki.cgi?page=AmaterasERD  図8：AmaterasERD （画像をクリックすると別ウィンドウに拡大図を表示します） AmaterasERDの特徴としては、テーブルやカラムの論理名称を入力することができ、ダイアグラムを論理名でも表示できるという点があげられます。データベースの論理設計時に論理名のみ入力してダイアグラムを作成し、物理名などの詳細な情報を物理設計時に入力するといった使い方が可能です。 |
||||||||||
| JDeveloperでのデータベース設計 | ||||||||||
|

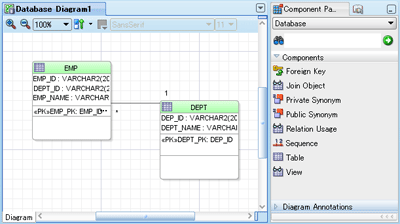

JDeveloperはOracle製品なだけあってデータベース周りの機能が非常に充実しています。当然ERダイアグラムの作成もサポートしています。作成したダイアグラムからDDLを作成したり、直接データベースに反映させることが可能です。  図9：JDeveloperのERダイアグラム （画像をクリックすると別ウィンドウに拡大図を表示します） JDeveloper固有の機能としてオフラインデータベースがあります。これはいわば仮想的なデータベースで、ERダイアグラムでテーブルを配置するとオフラインデータベースにもテーブルが作成されます（もちろん既存のデータベースからオフラインデータベースにスキーマ情報を読み込むことも可能です）。 オフラインデータベースは実際のデータベースと同様のスキーマ情報を保持しているため、実際にデータベースに接続していなくてもEJB3のエンティティ自動生成といったデータベーススキーマを利用した機能を使用することが可能です。 |
||||||||||
| まとめ | ||||||||||
|
UMLモデリングやデータベース設計といった機能はそれぞれ専用のツールが存在します。これらは目的に特化している分だけ高機能で独立したツールなためツール間の連携が難しかったり、操作性がまったく異なったりして使いこなすのが難しいという問題もあります。 特にUMLダイアグラムについてはIDE上でモデリングを行うことでソースコードとダイアグラムを完全に同期させることも可能であるため、ドキュメントとしてのダイアグラムと実装としてのソースコードの乖離を防ぐことができます。 設計工程といえども開発プロジェクトの一部であることに変わりはありません。可能であれば設計時だけでなく、実装工程や試験工程のことも考慮し、適切なツールを選定するようにしたいものです。 次回は実装工程で使用可能なJava開発支援機能についてEclipseとJDeveloperが提供している主要な機能を紹介したいと思います。お楽しみに！ |
||||||||||
|
